分布式可視化控制系統 基于IP化的矩陣、拼接、中控、傳輸、儲存、錄播一體的可視化分布式系統
系統簡介
分布式可視化系統以指揮技術和信息技術為主導，充分運用現代通訊技術、網絡技術、自動化技術、電子監控等先進技術，構建以數據傳輸網絡為紐帶，以計算機信息系統為支撐，集音頻處理、視頻拼接處理、網絡傳輸、環境監控、可視化控制等多種功能于一體的現代化、網絡化、智能化處理平臺?？梢暂p松將指揮中心的音視頻采集、傳輸、控制和顯示都通過數字化網絡連接起來進行集中管理控制。并且具備極大地的靈活性和擴展性，支持音視頻信號多點共享，移動終端預覽控制、音視頻網絡交互式通信等功能。
網絡化傳輸
分布式可視化系統采用音視頻網絡化傳輸，解決了傳統傳輸?shù)牟季€復雜、布線成本、傳輸距離等問題。
分布式架構
分布式可視化系統采用分布式圖像處理架構，系統無中心，無需服務器支撐，每個節點都保持獨立處理和傳輸。
圖像云拼接
分布式可視化系統可以實現所有信號源在任意顯示終端上無縫切換、開窗、縮放、跨屏、漫游、疊加顯示并且可自定義拼接模式。
多區域聯控
分布式可視化系統可將不同地點場所信號進行互聯互通，并可任意增加節點，擴大互聯互通范圍，實現多區域分布式集中管理控制。
可視化操作
分布式可視化系統可通過PC、平板電腦、觸控一體機等終端對所有音視頻、周邊環境等進行所見即所得的可視化觸控操作。

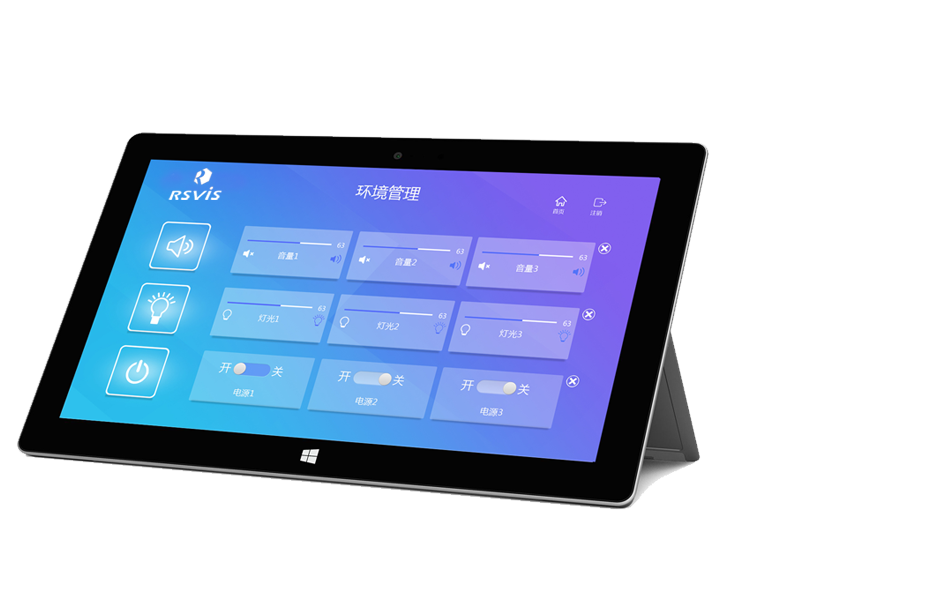

環境控制
分布式可視化系統通過搭配環境控制主機，可實現高效便捷的環境控制管理功能，可對燈光、窗簾、音量、電源等進行遠程管理。

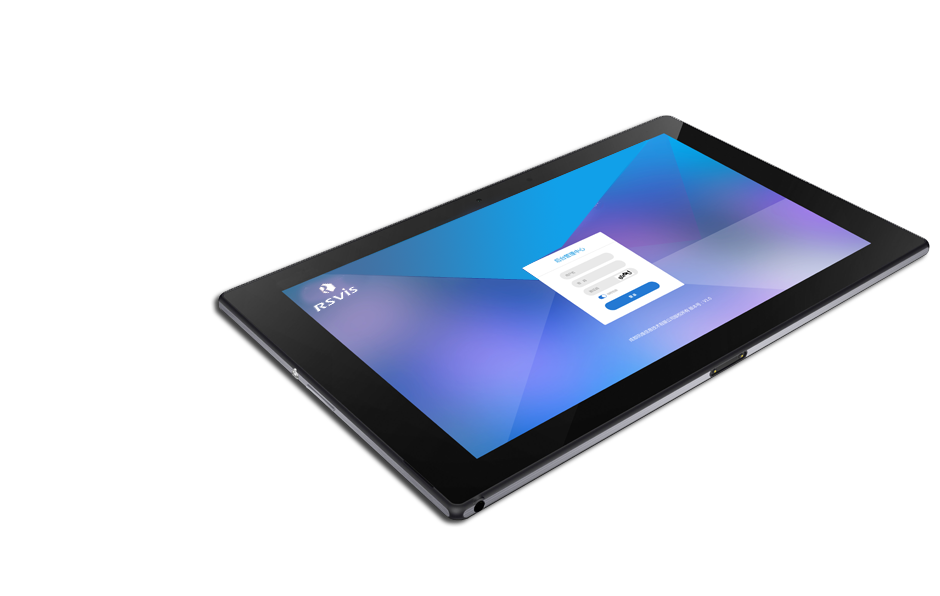

定制化軟件
分布式可視化系統支持可定制化軟件界面及功能設計，為您打造一套獨一無二，更人性化的操控界面。

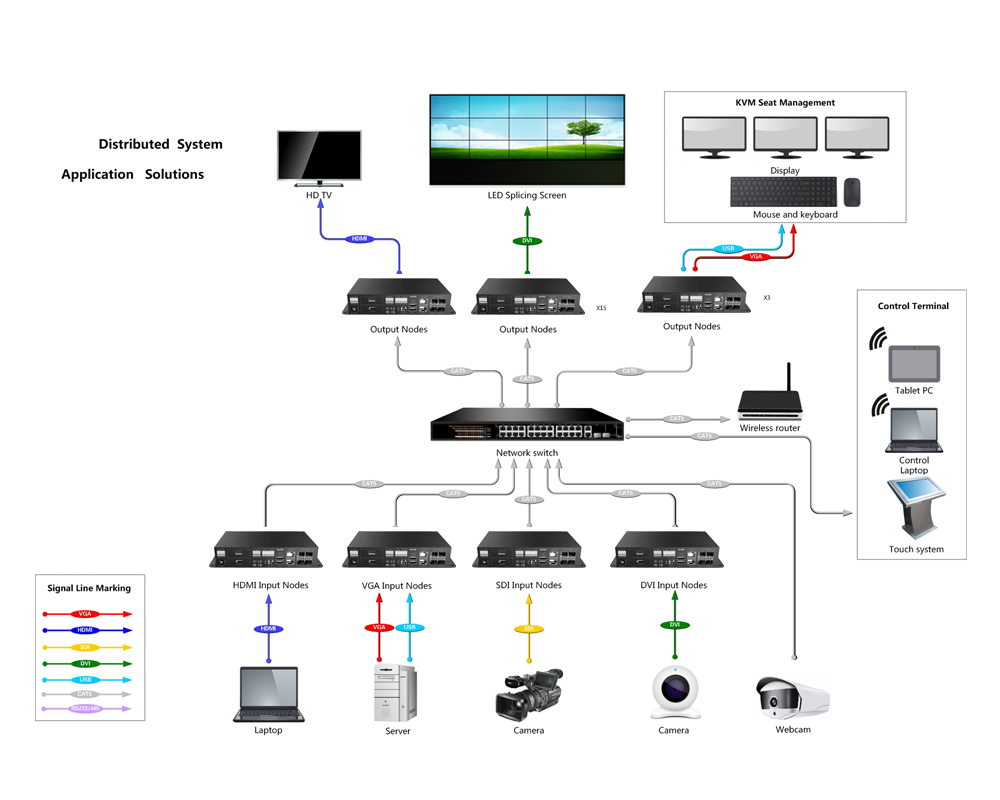

系統運行拓撲圖

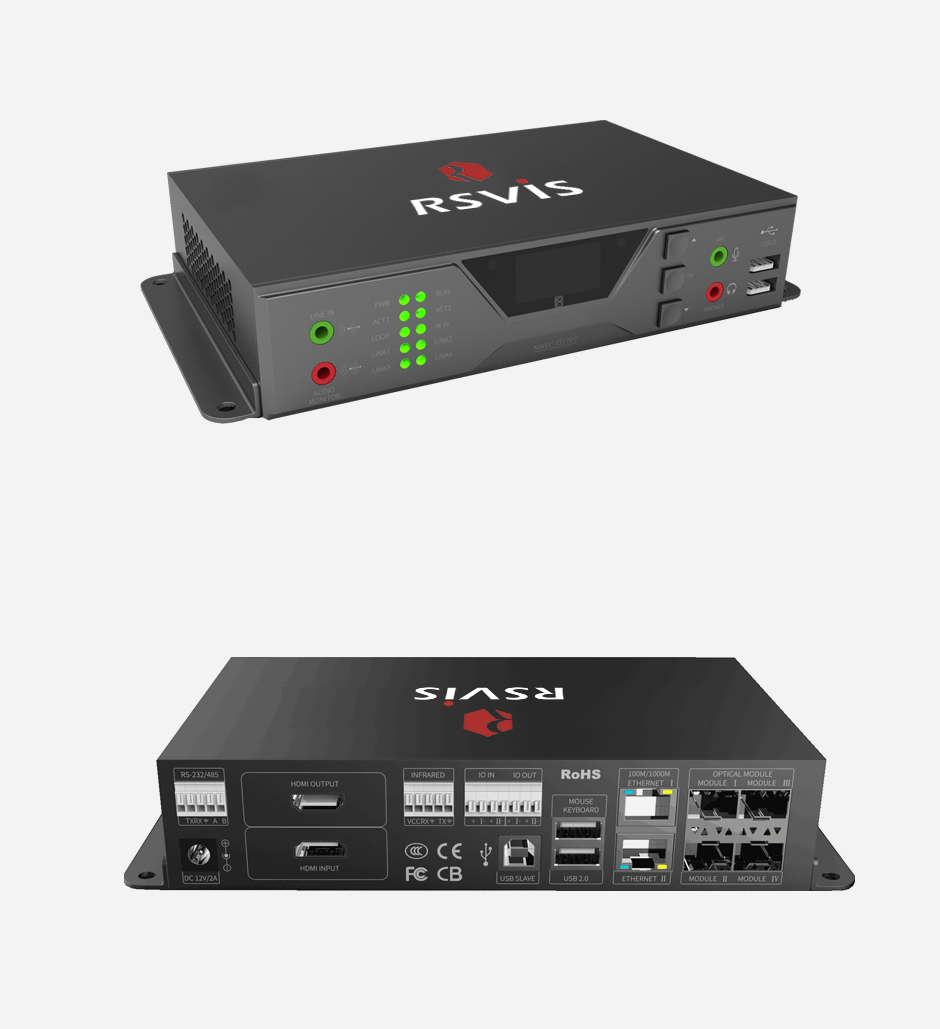

產品外觀
產品參數
| 產品型號 | RS-DIS1200PI | RS-DIS1200PO | RS-DIS1200KI | RS-DIS1200KO | |||
|---|---|---|---|---|---|---|---|
| 產品名稱 | 2K分布式輸入節點 | 2K分布式輸出節點 | 4K分布式輸入節點 | 4K分布式輸出節點 | |||
| 視頻輸入 | 1×DVI，最高支持1920×1200@60Hz | / | 1×HDMI，最高支持3840×2160@60Hz | / | |||
| 視頻輸出 | 1×DVI，最高支持1920×1200@60Hz | 1×DVI，最高支持1920×1200@60Hz | 1×HDMI，最高支持3840×2160@60Hz | 1×HDMI，最高支持3840×2160@60Hz | |||
| 音頻輸入 | 1×Line In，平衡立體聲 | / | 1×Line In，平衡立體聲 1×HDMI In，數字立體聲 | / | |||
| 音頻輸出 | / | 1×Line Out，平衡立體聲 | / | 1×Line Out，平衡立體聲 1×HDMI Out，數字立體聲 | |||
| USB接口 | 1×方口USB Type-B母頭 | 2×USB 2.0母頭 | 1×方口USB Type-B母頭，1×USB 3.0母頭 | 1×USB 3.0母頭，2×USB 2.0母頭 | |||
| 網絡接口 | 1×RJ45，10/100/1000Base-T combo | 1×RJ45，10/100/1000Base-T combo | 1×RJ45/SFP fiber，10/100/1000Base-T combo | 1×RJ45/SFP fiber，10/100/1000Base-T combo | |||
| 串口 | 1×3pin鳳凰端子，RS-232 1×3pin鳳凰端子，RS-485 | 1×3pin鳳凰端子，RS-232 1×3pin鳳凰端子，RS-485 | 2×3pin鳳凰端子，RS-232 1×3pin鳳凰端子，RS-485 | 2×3pin鳳凰端子，RS-232 1×3pin鳳凰端子，RS-485 | |||
| 繼電器口 | / | / | 2×2pin鳳凰端子，最大24V | 2×2pin鳳凰端子，最大24V | |||
| IO口 | / | / | 4×1pin鳳凰端子 | 4×1pin鳳凰端子 | |||
| 功耗 | ≤10w | ≤10w | ≤12w | ≤12w | |||
| 尺寸 | 200.0(L)×144.5(W)×43.6（H） | 200.0(L)×144.5(W)×43.6（H） | 210.0(L)×150.0(W)×43.6（H） | 210.0(L)×150.0(W)×43.6（H） | |||
| 溫度 | 工作溫度：0~50℃ 儲存溫度：-20~70℃ | ||||||
| 濕度 | 工作濕度、儲存濕度：10%~90% | ||||||
| 平均故障間隔時間 | 30000小時 | ||||||
